HDPE缠绕结构壁B型管
发布时间: 2022-06-20


一、产品介绍

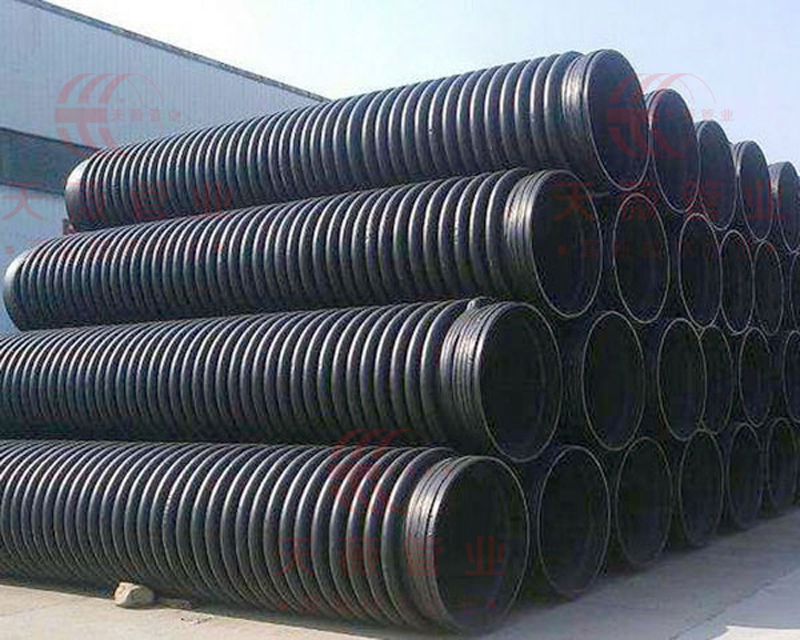

克拉管(HDPE缠绕结构壁管)是以高密度聚乙烯为主要材料,采用热态缠绕成型工艺,以聚丙烯(PP)单壁波纹管为制成结构制成较高抗外压能力的特殊结构壁管材。

产品主要用作埋地排水管道。

该产品内表面光滑、外部为异性增强结构,管材标准长度为6米,管径范围为DN200-DN4000,产品执行GB/T19472.2-2017《埋地用聚乙烯(PE)结构壁管道系统 2部分:聚乙烯缠绕结构壁管材》,符合PREN-13476欧洲标准要求。

我司提供的高密度聚乙烯缠绕结构壁管及相应的配套管件可用于地面敷设和地下埋设,管道连接采用德国KBAH公司专有的同材质承接口电熔焊技术,接口简便快捷,管道系统可实现零渗透。


二、生产工艺



三、产品特点

1. 热态缠绕成型熔缝质量高

从挤塑机口模挤出的处于熔融状态的平料带和U型料带,按预定的位置均匀的缠绕在加热的滚筒模具上,保证了结构壁管熔接缝质量。特别是结构设计中平料带的熔接缝被聚乙烯包覆支撑管所覆盖,提高了制品整体的抗外压能力。

2.安装性能优异

管道连接采用在承口预埋电熔丝同材质承插电熔连接技术,连接质量高。可做到无泄露,保证了管道系统寿命的相同性和运行的安全性。同时,由于该产品在同等应用条件下比其它管材重量轻,便于运输,施工方便快捷,可降低施工费用,在应用范围,不需混凝土垫层和混凝土管基沟槽合格后即可直接敷管,基本上呆做到边开挖、边下管、边回填,简化了施工程序,缩短了工期。在工程验收时,采用闭气检验代替闭水试验,既加快了验收速度,又节约了闭水试验中繁杂的工作和大量的试验费用。

3. 较好的柔韧性

高密度聚乙烯缠绕结构壁管材在宏观上具有的柔韧性,而局部管段又有很强的刚性和整体抗外压能力,在有超重荷载路面下使用时,可保证通行安全。由于管材的柔韧性,发生地震、在面不均匀沉降等地质活动时,也能将管道破坏损失降低,从而提高了公用设施抗震减灾的能力。

4.绿色环保

HDPE可循环回收使用,属绿色环保型产品缠绕结构壁管的主要原材料高密度聚丙烯,无任何毒性,在生产过程中也无任何染物产生,废管道可100%回收再利用。确属环保安全型绿色产品。

5.抗腐蚀、耐老化、使用寿命确保50

高密度聚乙烯具有耐化学药品腐蚀和侵蚀的能力。因此缠绕结构壁管在输送腐蚀性流体或在腐蚀性地土壤中敷设时,不须防腐处理,性能大大优于其它管材。该产品在设计过程中,选择合理的产品结构形式,确保塑管的使用寿命在50年以上,并在寿命期内免维护。

6.管内壁糙率低,输水量大

缠绕结构壁管产品内壁糙率N约为0.010,因此输送流体时比摩阻小,相对同内径其它客票和,在同等使用条件下输水量较水泥管可大幅度提高。因此可用内径较小的缠绕结构壁管替代内径较大的水泥管 在应用中,同等条件下使用缠绕结构壁管的工程和可靠性与传统管材相比都将提高,综合效益明显,特别是在施工场地狭窄、建筑密集、地下管线复杂和交通繁忙路段以及在酸碱性土壤铺设时,更具优越性。

 四、适用范围

1.通讯用管:铁路、公路通讯、通讯电缆、光缆保护管。

2.市政给排水:克拉管的内压可达12kg/cm2, 是替换城市原有的排水铸铁管、水泥管的理想管材,所以可用于市政地下排水、排污、雨水网络、输水、通风等;用于将液体和气体物质排放到河道或海中。

3.建筑工程:建筑物雨水管、地下排水管、排污管、通风管等。

4.水存储系统:用于截留迟缓水流的储水系统。

5.大型机场口岸、船埠工程:大型机场口岸、船埠工程的排水、排污管等。

6.道路工程:穿梭公路铁路等有较大交通荷载的过水涵洞及人行横道;用作铁路、公路及高速公路的渗、排水管。

7.农业工程:农田、果园、茶园以及林带排灌等等。

8.大型水利工程:长距离输水,农田浇灌,库区抽淤,水源管、浇灌管及水电站输水、排水的运用。

9.环保工程:深海排污、污水处理、垃圾场排污、排毒管道。

10.化学工程:化学容器,特别是有腐蚀性流体输送管道。

11.特殊运用:克拉管还可以做特别的用途像通风,通道,沙漠、沼泽、湖区用流体输送等。

五、安装流程

1、克拉管应敷设在原状土地基或经开槽处理后密实的地基上,在车行道上其覆土深度不小于700mm

2、当管道穿越铁路、高速公路及障碍建筑物时,应设置钢筋混泥土、刚、铸铁管等材料制作的保护套管,套管内劲应大于克拉管外径300mm以上,管道与套管直接处空间用填料填塞;

3、克拉管沟槽槽底净宽度。管径小于DN450mm时,管道每边净宽为D+0.3M,管径大于DN450mm时,管道每边净宽为D+0.5M,且应为管外径加600mm,以便人工在槽底作业为宜;

4、克拉管管道基础。管道基础采用土弧基础,对一般土质,应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为100mm中粗砂基础层;当地基土质较差时,可采用铺垫厚度不小于200mm的砂砾基础层,也可分两层铺设,下层用粒径为5-32mm的碎石,厚度为100-150mm,上层铺中粗砂,厚度不小于50mm;对于软土地基,需对地基先进行砂石换填等加固处理,待地基承载力>50Kpa后,再铺设中粗砂基础层;

5、克拉管管道连接方式。为承插热熔连接,承插口管道安装应将插口顺水方向,承口逆水方向,由下向上依次安装;

6、克拉管管道连接时DN<400时端口部位设置挡板,用撬棍安装,当DN>400时可采用手动葫芦等助力工具进行连接。

7、连接时,克拉管管道应力求平整,偏转角不宜大于2°

8、严格按照要求进行回填,防止克拉管管道竖向变形,变形率不得超过3

9、埋深:管顶覆土厚度不宜小于0.7M,覆土厚度不宜超过7M

10、回填标准:

1)管顶50cm内必须回填砂并逐层夯实,每层回填高度为15-20cm

2)管顶70cm内必须人工回填,严禁直接推土入沟,管顶70cm以上可机械回填,但必须从管道两侧同时对称回填,以免挤压管道产生变形。

11、闭水试验标准:

1)试验水头一般为2M

2)管道漏水量满足Qs0.0046Di,即为合格。
